소스 sHP-100 USB DAC 헤드폰 앰프

형식 USB DAC 헤드폰앰프
지원 PCM 24bit 192kHz, DSDx128
크기(WxHxD) 106x53x175mm
무게 1kg

목록으로

본문

Detail view

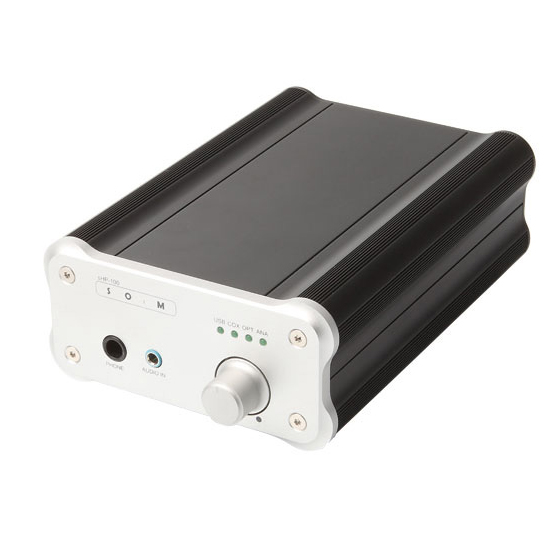

sHP-100은 소형 USB DAC 겸 헤드폰 앰프 입니다.


USB, Coaxial, Optical 디지털 오디오 입력과 아날로그 라인 입력을 받을 수 있으며 아날로그 라인 출력과 헤드폰 출력을 제공 합니다.


제품 후면의 라인 출력 단자를 이용하여 제품을 DAC로 활용 할 경우 제품 하단의 라인 출력 기능 설정 스위치를 가변 출력 또는 고정 출력으로 선택하여 사용 가능 합니다. 가변 출력으로 선택하였을 경우, 파워앰프와 직결하여 사용할 수 있고 제품 전면의 볼륨 조절 노브로 라인 출력 크기를 조절할 수 있습니다. 출력 크기가 일정한 크기로 고정되는 고정 출력을 선택하였을 경우 제품을 프리앰프나 인티앰프에 연결하여 사용할 수 있습니다.


헤드폰 출력은 제품 전면의 볼륨 조절 노브를 이용하여 가변할 수 있고, 헤드폰 임피던스에 따른 출력 크기는 제품 하단의 헤드폰 임피던스 설정 스위치를 이용하여 설정 할 수 있습니다.


또한 제품 전면의 3.5mm 스테레오 라인 입력 잭을 통해 다양한 스마트 기기나 휴대용 오디오 플레이어 등에 연결하여 헤드폰 앰프와 소형 프리 앰프로서도 제품을 활용 할 수 있습니다.


sHP-100 은 최고의 오디오 재생을 위해 이미 업계에서 그 성능이 검증된 부품들과 SOtM만의 검증된 기술력을 적용하여 만들어졌습니다.


제품 후면의 Coaxial, Optical 디지털 입력은 AKM사의 AK4113 DIR 칩을 통해 입력되고 최대 24bit/192KHz 음원을 재생 할 수 있습니다. USB audio class 2.0을 지원하는 USB 입력은 XMOS 사의 multi core RISC processor를 통해 24bit/192KHz신호와  DSD x64, x128 음원을 재생 할 수 있습니다.


모든 디지털 입력은 Cirrus Logic사의 Flagship DAC인 CS4398을 통해 아나 로그 신호로 변환되어 TI사 최고의 오디오용 OP-AMP중 하나인 LME49720과 최고의 헤드폰 앰프인 TPA6120A2통해 출력 되며 ALPS사의 오디오 전용 가변 저항을 이용하여 음량 조절 회로를 구성하여 오디오 신호의 왜곡을 최소화 하고 있습니다.


고품질 전원 공급을 위해 ULNR(Ultra Low Noise Regulator)이라 이름 붙인 전원회로를 디지털과 아날로그 회로에 사용하고 있으며 DAC회로에 가장 중요한 clock회로는 Extremely Low Jitter Oscillator와 Active Noise Canceller회로를 사용하여 동급 최고의 성능을 제공하고 있습니다.


제품은 USB 전원만으로도 제품 사용이 가능 하지만 고품질 전원 장치인 sPS-500과 같은  외부 전원 장치를 사용하여 비약적인 음질 향상이 가능 합니다. 새로 출시 되는 전용 오디오 랙과 함께 시스템을 구성 한다면 최강의 소형 오디오 시스템을 구축 할 수 있을 것입니다.



제품 사양


USB 입력

  USB 2.0 또는 그 이상

  USB audio class 2.0

  PCM 지원: 24bit/44, 48, 88.2, 96, 176.4, 192KHz

  DSD 지원: 64x DSD, 128x DSD

  네이티브 ASIO 지원


광/동축 입력

  최대 지원 비트레이트 : 24bit

  샘플링 레이트 : 32, 44.1, 48, 88.2, 96, 176.4, 192KHz

  동축 임피던스: 75Ω


아날로그 입력

  최대 입력 전압 : 2Vrms

  3.5mm 스테레오 잭


헤드폰 출력

  저 임피던스 출력 선택시 최대 출력 전압: 0V ~ 2.1 Vrms (± 0.1Vrms)

  고 임피던스 출력 전압 게인 : 4

  출력 임피던스 : 13Ω (헤드폰 앰프 칩 포함)

  고조파 외곡 : < 0.005% @ 1KHz, 최대 출력 시


라인 출력

  고정 출력 전압: 2.7 Vrms (± 0.1Vrms)

  가변 출력 전압 : 헤드폰 출력 전압에 따른 가변

  출력 임피던스 : 47Ω

  고조파 외곡 : < 0.002% @ 1KHz, 최대 출력 시


표시등

  입력 선택 표시등 x 4 : USB, Coaxial, Optical, Analog

  음소거 표시등 : 깜박거림


전원 입력

  전원 입력 범위 : 7Vdc ~ 9Vdc

  최대 전류 : 2A


작동 환경

  허용 작동 온도 : 10℃ ~ 35℃

  허용 보관 온도: -10℃ ~ 50℃

  허용 작동 및 보관 온도: 10% ~ 90%


크기 및 무게

  106mm x 53mm x 175mm / 1kg >
